先给结论：
testingmlp里的 lanes 是软件层面的独立 pointer-chasing 路径，不是芯片上的物理内存通道。根据这份 benchmark 的吞吐结果，可以把有效的内存级并行度（MLP）估到约 30.9，工程上可说约 31 条并发 cache-line fetch。至于 M5 Pro 的物理 memory channels/lane 数量，Apple 没有公开；若只讨论 aggregate unified-memory interface，结合 LPDDR5X-9600 与 307GB/s 带宽，约 256-bit 是一个中等置信度的工程推断。
为什么 “memory lanes” 容易被误解
“lane”在这类讨论中至少指向三件不同的事：
testingmlp的软件 lanes：同时运行的独立 pointer-chasing routine，用来制造多个互不依赖的内存访问路径。- 内存级并行度（Memory-Level Parallelism，MLP）：一个核心同时维持多少条未完成的 cache-line 请求。它是运行时行为和微架构能力的估计，不是普通芯片规格表里的字段。
- DRAM 的物理通道或总线宽度：封装和内存控制器的硬件接口。它需要芯片设计者公开 channel topology、每通道宽度和地址交错方式才能确认。
因此，benchmark 中出现的 36、88、99 或 30.9，都不能直接改写成“M5 Pro 有多少条物理 memory lanes”。
这份 benchmark 实际测到了什么
/tmp/rubato_check/mlp-research.md 记录的机器是 MacBook Pro Mac17,9，搭载 Apple M5 Pro、18 个 CPU 核心和 48GB unified memory。测试结果是：
| 观测点 | 含义 |
|---|---|
| lane 36 | 首次达到采样峰值 90% 的 knee 点 |
| lane 88 | 达到采样峰值的观测点 |
| lane 99 | 测试覆盖到的最大 lane 数，不代表硬件上限 |
| 526.2 MB/s | 单 lane 吞吐 |
| 16,272.4 MB/s | 采样峰值吞吐 |
上游 README 把 lanes 明确定义为 “multiple lanes (independent pointer-chasing routines)”。测试会逐渐增加独立路径，直到总吞吐不再明显增长，以此估算处理器能从内存系统中挖掘出的并行度：
源码中的 setup_pointers 为不同 lane 设置不同起点，time_one 把 lanes 作为软件参数，并以 64-byte cache line 计算 implied bandwidth。换句话说，lane 是测试驱动的并发访问路径数量，而不是从芯片封装图中数出来的通道数量。
约 30.9 的 MLP 估计
用峰值吞吐除以单 lane 吞吐：
peak / one_lane = 16,272.4 / 526.2 = 30.9244因此，这份数据支持一个约 30.9 的 MLP 估计，工程交流中可以四舍五入为约 31 条有效并发 cache-line fetch。这里的“约”很重要：这是通过吞吐曲线反推的有效并行度，不是读取硬件计数器后得到的精确 outstanding-request 数量。
作者对该方法的解释也强调，lane 是同时运行的独立 pointer chase；MLP 表示核心可以保持在途的请求数量，不会作为“某芯片有 N 条 memory lanes”出现在普通规格表里：
Apple 官方资料公开了什么
Apple 的 MacBook Pro 中文规格页列出 M5 Pro 的 307GB/s 内存带宽，以及 18-core/20-core GPU 配置和 unified-memory 容量选项；页面没有列出 memory channel 数、aggregate bus width 或每通道宽度：
Apple 支持页对 16-inch M5 Pro/M5 Max 也列出 M5 Pro 307GB/s memory bandwidth，以及最高 64GB unified memory：
Apple 在 2026-03-03 发布的 M5 Pro/M5 Max 新闻稿进一步说明，Fusion Architecture 将两个 die 连接为一个 SoC，并包含 unified memory controller；同时给出 M5 Pro 最高 64GB unified memory 和最高 307GB/s unified-memory bandwidth。新闻稿同样没有公开 controller 的 channel topology：
这些资料足以确认产品带宽规格，但不足以回答“有几个物理 memory channels/lane”。
第三方拆解图能支持到哪一步
Counterpoint 的公开文章是 Apple M5 Pro Chip Teardown Analysis，发布日期为 2026-06-02；正文详细分析受登录门控，因此不能把搜索摘要或不可读正文当成证据：

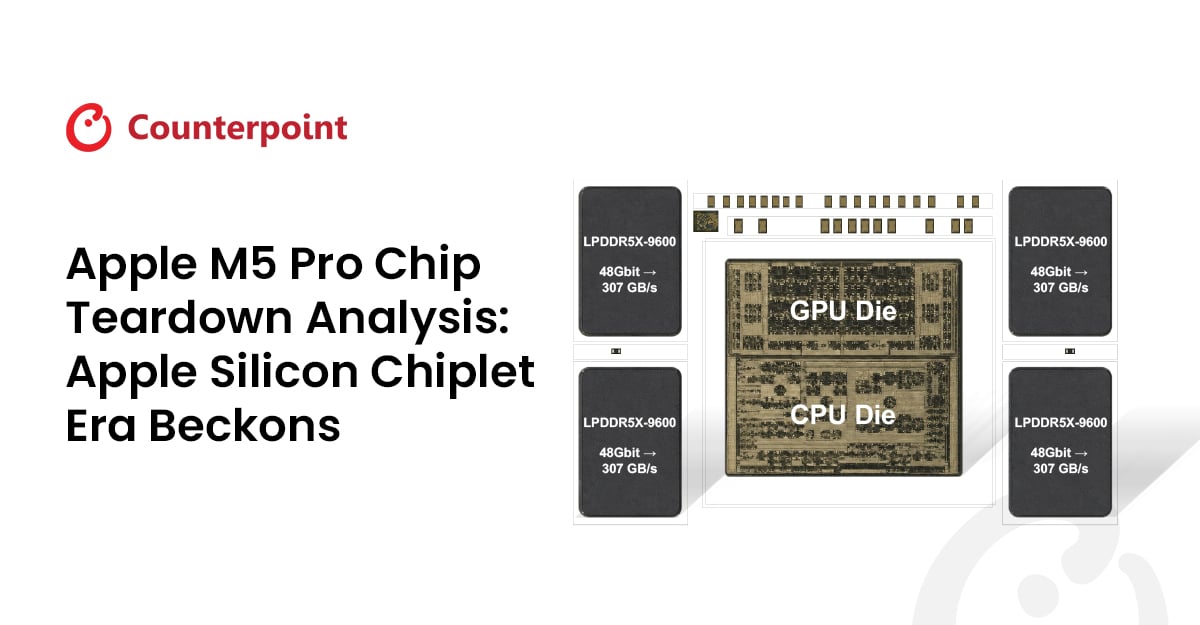

文章公开的示意图显示四个标为 LPDDR5X-9600、48Gbit -> 307 GB/s 的内存块，中央是 GPU Die/CPU Die：
这张图可以作为 LPDDR5X-9600 与四个内存块的公开线索，但不能从“四个黑色块”推出“四个物理 memory channels”，更不能推出 4×64-bit。示意图没有给出 Apple 的 channel definition、die 内部子通道、封装布线或地址交错方式。
为什么可以推断约 256-bit
带宽的基本关系是：
bandwidth = transfer_rate × aggregate_width / 8如果把图中的 LPDDR5X-9600 解释为 9.6 GT/s，并把 Apple 的 307GB/s 视为同一个 aggregate interface 的理论带宽，则：
307 × 8 / 9.6 = 255.833... bits
256 × 9.6 / 8 = 307.2 GB/s因此，约 256-bit aggregate interface 是一个很强的工程推断：256-bit × 9.6 GT/s ÷ 8 正好得到约 307.2GB/s，与 Apple 展示的 307GB/s 相符。另一方面，Apple 将 307GB/s 作为产品带宽规格，数值本身可能经过四舍五入，所以这个结论仍然不是 Apple 公布的“256-bit channel specification”。
LPDDR 的标准术语也不能补足这个缺口。Micron 的 LPDDR5X FAQ 说明 JEDEC LPDDR5X 面向 x16 one-channel 与 x8 one-channel SDRAM device；这能帮助理解器件命名，但不是 M5 Pro 内部拓扑的证据：
按问题给出准确答案
- 问这份 benchmark 的 lanes/MLP：约 31 条有效并发 cache-line fetch；knee 点为 36，采样峰值点为 88，最多只测试到 99。它们都是软件并发参数或观测点。
- 问 M5 Pro 的 aggregate memory interface：公开资料支持 约 256-bit 的工程推断，前提是把 LPDDR5X-9600 作为 9.6 GT/s，并将 307GB/s 视为同一 aggregate interface 的带宽。置信度中等。
- 问 M5 Pro 有几个物理 memory channels/lanes：截至 2026-07-27，公开资料无法确定。Apple 没有公布该拓扑，不应写成 31 lanes、4 channels 或 16 channels 的已证实事实。
本文的关键区分是：MLP 是处理器和内存系统交互时表现出来的并发性；memory channel/lane 是封装与控制器的物理实现。 前者可以用 benchmark 估算，后者需要 Apple 的设计资料才能确认。
